· Höchste Präzision...

...durch Kalibrierung der Ableseskala für jeden Pfeil mit einem Handgriff. weitere Infos

...durch eine Bauteilgenauigkeit im 1/10 mm Bereich. weitere Infos

...höchste Sorgfalt und Genauigkeit, bei der Bestimmung der Skala-Schrittweiten-Abstände. weitere Infos

...durch genaue Masse des Gewichtes. weitere Infos

...durch geringe Reibung. weitere Infos

· Einfache Bedienung...

...dank unkomplizierter Handhabung. weiter Infos

...mittels einfacher, verständlicher Bedienungsanleitung.  weitere Infos

· Einfacher Zusammenbau

...dank illustrierter, selbsterklärender Zusammenbauzeichnung. weitere Infos

...da lediglich zwei 13er Schlüssel benötigt werden.

· Optimales Preis-Leistungs-Verhältnis

...dank wirtschaftlicher Fertigung und geringem Vermarktungsaufwand.

· Wandmontage empfohlen.  weitere Infos

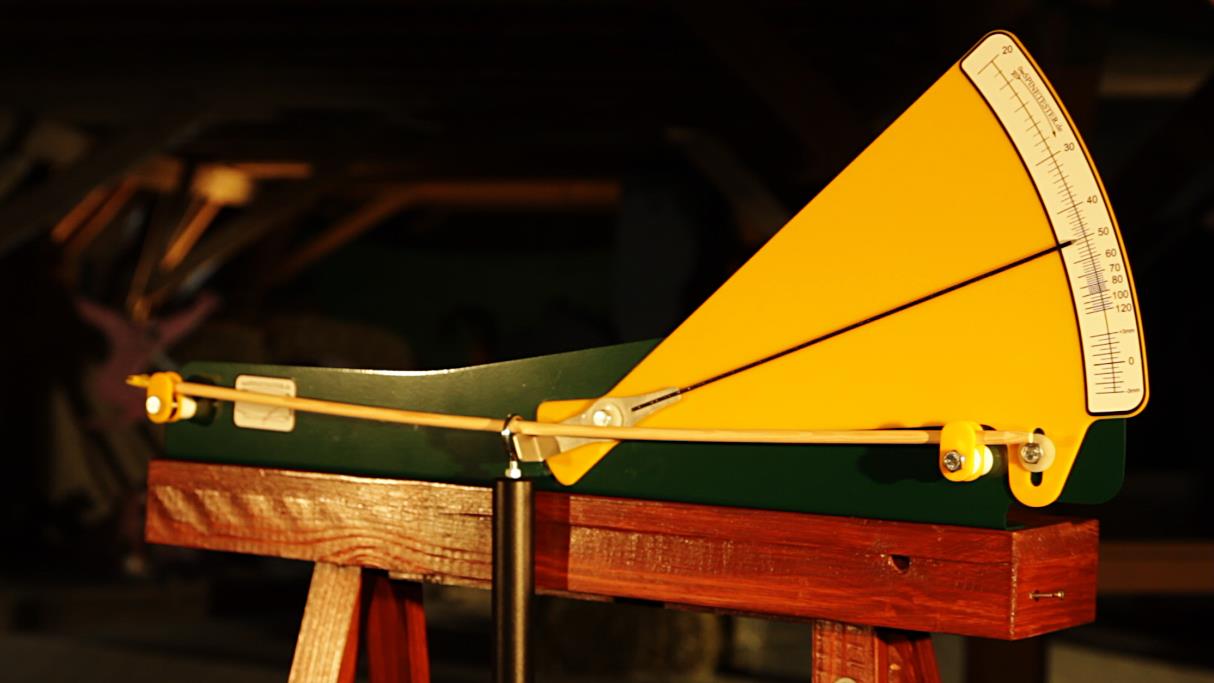

1. Der SPINETESTER wird am besten auf ein Regal montiert. Und zwar so, dass die Skala auf Augenhöhe ist. So können bequem viele Pfeile hintereinander gemessen werden.









Kalibrierung:

Es soll tatsächlich SPINETESTER geben, die nicht die Möglichkeit bieten vor einer Messung zu kalibrieren. Meiner Meinung nach führt dies zu Messfehlern. Ohne Kalibrierung hat die Krummheit  erheblichen Einfluss auf die Messung. Es soll nur die Durchbiegung infolge des Gewichtes gemessen werden.



Bauteilgenauigkeit:

Alle Teile bei denen es maßgeblich auf eine hohe Formgenauigkeit ankommt werden auf modernsten computergestüzten industriellen Anlagen gefertigt. Die Fertigungstoleranzen genügen höchsten Industriellen Ansprüchen.

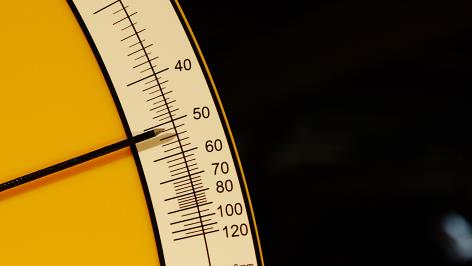

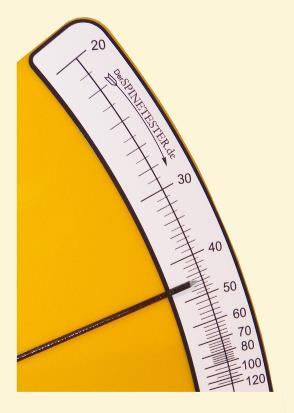

Schrittweiten auf der Skala:

Die Bestimmung des Spines erfolgt mittels einer genormten Tabelle, in der die Durchbiegung des Pfeils, zu einem Spinewert zugeordnet wird. Diese Durchbiegung wird ursprünglich in hundertstel Inch angegeben.

Der SPINETESTER macht diese winzigen Schritte durch eine art Übersetzung besser Sichtbar. Bei dem Design der Skala wurde erheblich Wert darauf gelegt, dass die Durchbiegung genau zum abgelesenen Wert passt.



Das Gewicht:

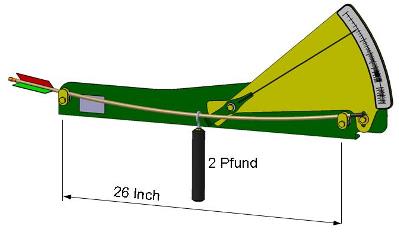

Ich habe mich beim Gewicht an die Offiziellen Vorgaben gehalten. Ich denke die wussten schon, warum dieses Gewicht und dieser Abstand (26 inch), gewählt wurde. Außerdem ist damit auch die größte Vergleichbarkeit zu anderen Spinetestern gegeben.

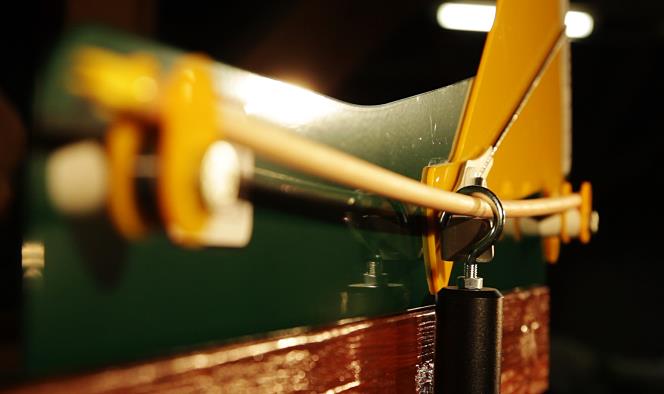

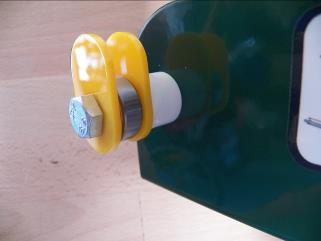

Geringe Reibung:

Das ist vielleicht die bedeutendste Eigenschaft des SPINETESTERs. Wenn man ein  bisschen genauer hinschaut ist die Reibung bei einem Messgerät wie einem SPINETESTER mit entscheidend für die Messgenauigkeit.

Ein Beispiel: Man stelle sich vor, das die innere Reibung einer Personenwaage so groß ist, dass -obwohl man 5kg darauf legt- sie sich nicht bewegt. Mit so einer Waage könnte das Geicht nur auf höchstens +- 5kg Genauigkeit gemessen werden. Der Zeiger würde 5kg vor dem eigentlichen Gewicht stehen bleiben. Wenn man mit ein wenig Schwung auf die Waage springt, würde er mit ein bisschen Pech, darüber stehen bleiben.
Ein sicheres Zeichen für wenig Reibung währe es, wenn der Zeiger sich in einer art Pendelbewegung immer genau auf den gleichen Wert einpendelt.

Genau dies könnt ihr, wenn ihr in habt ausprobieren. Hängt das Gewicht an den Pfeil, stupst leicht von unten oder oben an das Gewicht und ihr werdet sehen wie der Zeiger sich immer wieder an den gleichen Wert einpendelt. Dies ist ein sicheres Zeichen für geringe Reibung.

Versucht das mal mit einem Konkurrenzprodukt.



Handhabung:

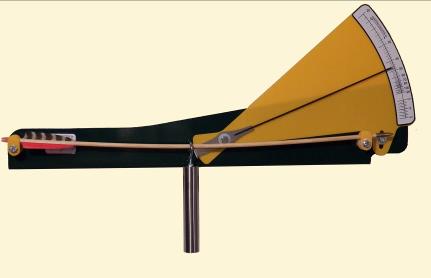

Die Handhabung ist denkbar einfach und besteht im wesentlichen aus vier Schritten.

1. Pfeil Auflegen
Auf dem SPINETESTER ist eine schematische Abbildung wie es gemacht werden sollte.

2. Kalibrieren
Mit einem Handgriff wird die Skala auf Null gedreht.

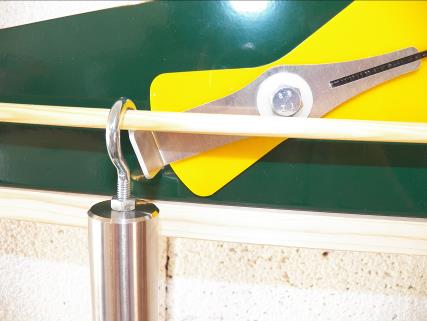

3. Gewicht anhängen
Das Gewicht möglichst nahe von links in die Mitte hängen.

4. Ablesen des Spinewertes

Bedienungsanleitung:

Trotz der einfachen, fast intuitiven Handhabung, findet ihr auf diesen Seiten eine Bedienungsanleitung in die ich noch ein paar persönliche Anmerkungen gebracht habe.



Zusammenbau:

Eine Zusammenbauzeichnung wird mitgeliefert.



Der Preis:

Der Preis war Teil meiner Motivation, den SPINETESTER zu entwickeln. Es schickt sich nicht über Mitbewerber zu reden, aber so viel darf ich wohl sagen. Für das, was man von einem SPINETESTER will gibt es Produkte im Markt, die eine ganze menge Geld kosten.

Montage:

Um Ablesefehler zu vermeiden, sollte beim ablesen des Spinewertes darauf geachten werden, dass dies möglicht in einem Blickwinkel von 90 Grad auf die Skala geschiet. Dem entsprechend sollte der SPINERTESTER montiert werden.
